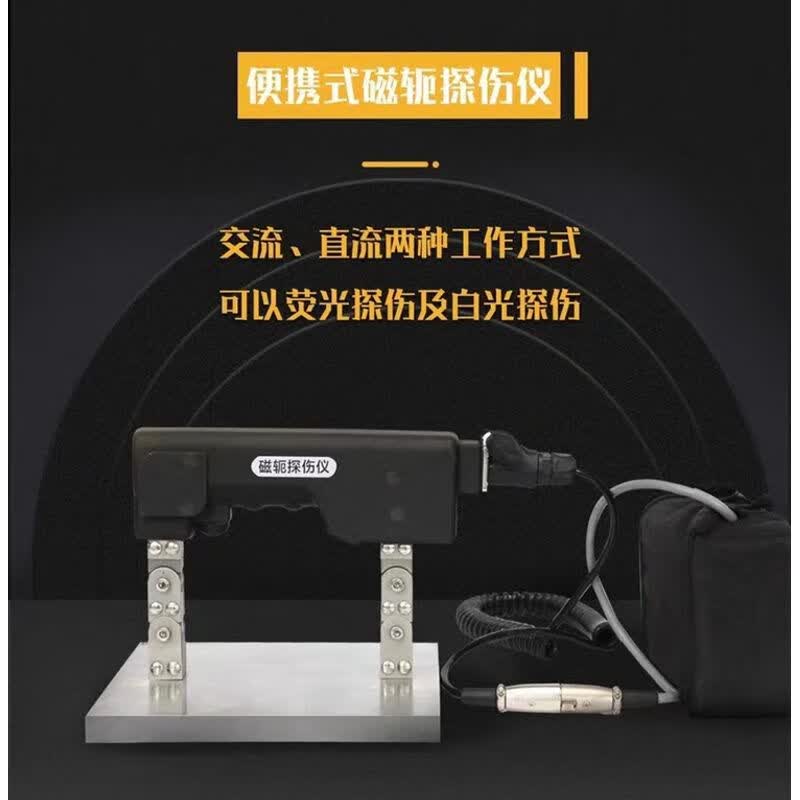

　　一、概述 LKCD－III磁粉探伤仪是我公司吸收国内外同类产品的优点，自行设计生产的新型磁粉探伤设备。采用多种磁化方式，仪器具有体积小、重量轻、电路集成化高等特点。一台设备兼备几种设备的全部功能。 ■功能选配 ★A型探头：也称马蹄磁轭探头或角焊缝头，独立利用这种探头制成一台设备叫CJX－A型马蹄磁轭探伤仪或角焊缝探伤仪，探头利用活关节，使用范围广。极距：0～190㎜、提升力≥4㎏、重量：2㎏。 ★D型探头：也称电磁轭探头，独立利用这种探头制成的设备叫CJX—D型电磁轭探伤仪，探头具有导磁高、磁化强度大等特点。极距40～220mm提升力≥6Kg重量：2.2Kg。 ★E型探头：也称交叉磁轭探头或旋转磁场探头，独立利用这种探头制成一台设备叫CJX－E型旋转磁场探伤仪，利用两只交叉的磁轭采用交流电移相技术，使之产生随时间变化的复合旋转磁场，对工件一次全方位磁化。探伤速度快、检测质量高。极距：80㎜提升力≥12㎏，重量：3.3㎏。 ★O型探头：也称环形探头，独立利用这种探头制成一台设备叫CJX－O型环形探伤仪，线圈通电产生磁场磁化工件。适用于轴棒类、管道类等复杂工件的分段探伤或退磁。内径：150mm，中心磁强≥1800TV，重量：3Kg 二、技术性能： 1、电源电压：AC 220V±10%50HZ 2、探头工作电压：AC 36V 3、探头工作电流：8—12A 4、灵敏度：可清晰完整地显示（15/100）A型标准试片上的刻槽。 5、探头温升：≤60℃ 6、工作节拍：（建议在长时间使用时）充磁时间≤3秒，间隙时间≥2秒 7、外形尺寸：230×120×155㎜ 8、仪器重量：5㎏ 三、电路原理： 图1是该仪器的原理图，图中BX1是8A的保险丝，VS是12A，600V双向可控硅作为无触点开关，12V整流桥堆和继电器形成的触发电路，C1、R1是吸收回路，L1、L2、L3、L4是探头线为该仪器的主变压器，它将220V交流电压降为36V左右的安全电压，提供探头所需的原工作电源，面板上的ZD1灯是仪器充磁指示灯，ZD2为探头照明灯。ZD3灯是电源指示灯，V是电压指示表，稳压电源输出12V直流是继电器J的吸合电源，J吸合触发主电路双向可控硅VS导通主电路工作，使变压器B1和电容C之间产生的电流相位差约90°，从而在探头两组线圈中形成一定相位差的交变磁场，即旋转磁场。当用探头去探工件时，被探工件平面上各个方向缺陷都能产生漏磁吸附磁粉，清晰地显示缺陷的状态，所以说，用旋转磁场探头对工件能全方位清晰显示缺陷的位置和大小。其它探头能不同程度的反应出缺陷及伤痕位置。 四、操作作用 1、LKCD－III型多用磁粉探伤仪面板机件。 K1—电源开关 ZD3—电源指示灯 BX1—电源保险丝 ZD1—充磁电流指示灯 CZ1—电源输入插座 CZ2—电流输出插座 V—电压表 2、将电源电缆的圆形插头插入仪器输入三芯插座内，电流电缆的另一头插头插入交流220伏的电网配电板插座内，打开电源开关K1，电源指示灯ZD3灯亮，说明控制回路接通外电源。 3、将探头电缆上的五芯插头插入仪器面板“输出”的五芯插座内。 4、选择好要使用的探头应和被探工作表面接触，才可按动手把上的充磁按钮K2，面板上的充磁指示灯ZD1亮表明被探工件已被磁化。 5、仪器停止使用时，应关断电源开关K1，在电网配电板上拔下仪器的电缆插头。 五、注意事项 1、仪器到用户手里，开箱后，应首先通读技术说明书1-2遍，基本掌握仪器原理，使用方法，接着按照装箱单检查设备附件是否齐全，再检查仪器是否完好，量好电网配电板的电压是否是22
